从零开始开发 ESP32
以 ESP32-S3 为起点,从准备硬件、点亮屏幕到 Wi-Fi 联网、中文显示和触摸交互,再探索语音唤醒与 PCB 设计,记录一个中文资讯终端的完整开发过程。
从零开始开发 ESP32,我把第一个目标定得很小:先让一块屏幕显示出图片,再逐步加入联网、中文排版和触摸操作。本文以 ESP42 项目为例,记录使用 ESP32-S3 开发中文资讯终端的过程,以及后续语音唤醒实验和 PCB 载板设计。
起点:硬件与开发环境
动手之前,我先向 ChatGPT 询问:从零开始做这个 ESP32 项目,需要准备哪些硬件?根据讨论整理好开发板、屏幕、连接材料和调试工具的清单,确认后再到淘宝购买。这样先把需要的东西准备齐,再一步步搭建和验证。
当时整理的购物车里,除了 ESP32-S3 开发板与 2.8 英寸 TFT 屏幕套装,还包括面包板、杜邦线、万用表,以及电阻、LED、按键等基础元件;也准备了 INMP441 麦克风、MAX98357 I2S 功放和扬声器,供后续音频实验使用。

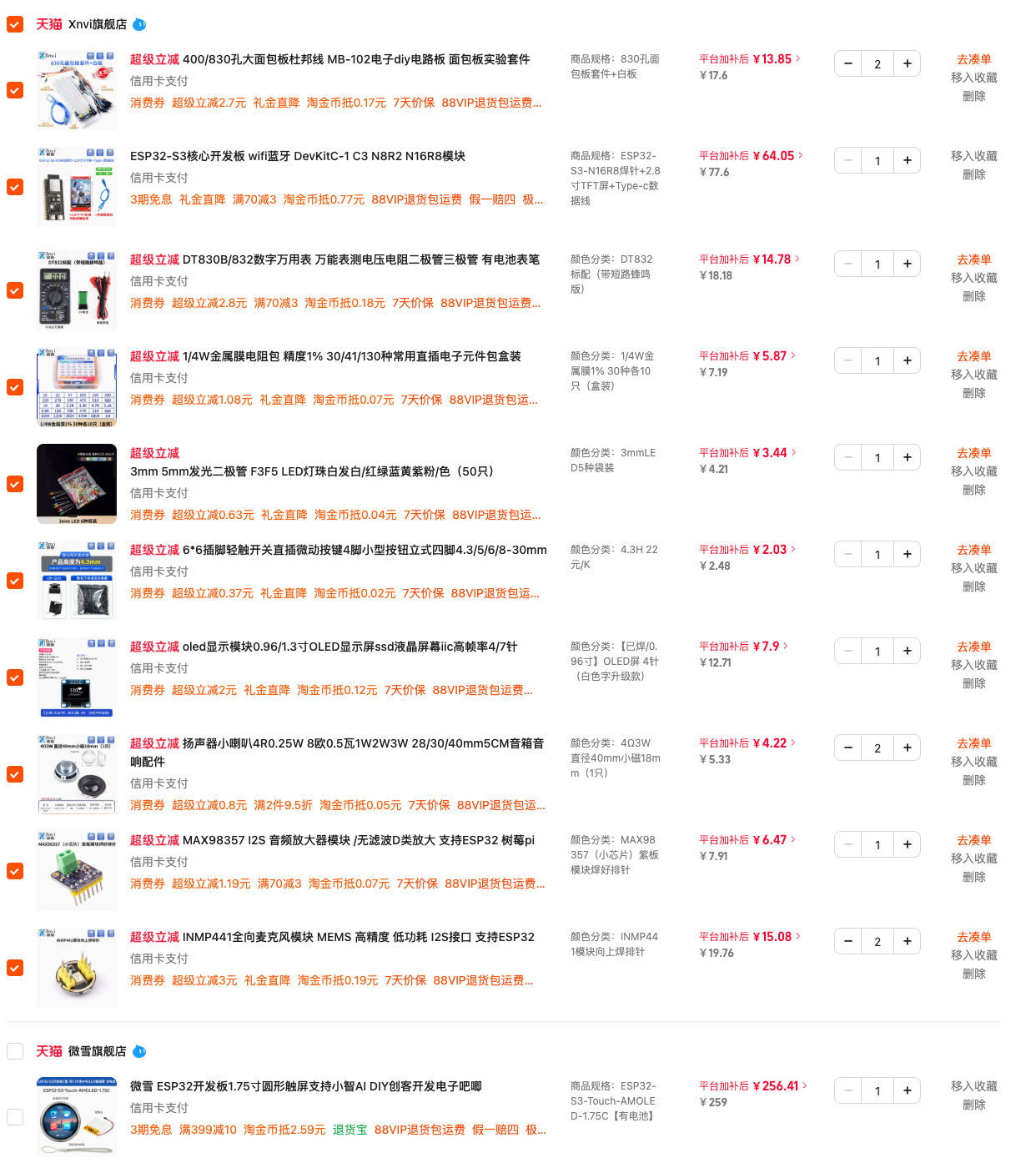

准备硬件时的购物车记录,包含后续实验备料;具体接入终端的硬件以各阶段实现为准。
项目使用 ESP32-S3-N16R8 开发板,搭配一块 2.8 英寸、240×320 的 SPI ILI9341 屏幕,触摸控制器为 XPT2046。板载 PSRAM 用来容纳画面缓冲和较大的资讯数据,为后续联网留出内部 RAM。
最初的开发工具是 Arduino CLI,显示驱动使用 Adafruit ILI9341 和 GFX 库。仓库验证过的编译配置采用 Arduino Nano ESP32 核心,并显式启用 ESP32 GPIO 编号;这只是软件配置,实物仍是 ESP32-S3 开发板。刷写使用 esptool,串口以 115200 波特率输出诊断信息。
为了在 Windows 上继续开发 ESP-IDF 工程,我在 VSCode 中安装 Espressif 的 Espressif IDF 扩展,由扩展统一安装 ESP-IDF、Python、CMake、Ninja、编译器和 esptool,并选择 ESP32-S3 作为目标芯片。打开仓库的 firmware/ 目录后,可以在 VSCode 的 ESP-IDF 终端中执行:
idf.py set-target esp32s3
idf.py build
idf.py flash monitorhello_tft/ 和早期 alphapulse/ 草图保留了 Arduino CLI 的快速验证路径;firmware/ 则是 ESP-IDF 的 CMake 工程外壳,通过 Arduino component 复用应用代码,并接入 esp-sr 组件和 WakeNet 模型分区。这样既能快速点亮屏幕,也能逐步进入更完整的 ESP-IDF 构建、刷写和串口监视流程。
开发顺序是先验证显示和接线,再接入网络与数据,最后完善交互和硬件载板。每完成一步,都留下可复用的示例、脚本或验证记录。
先让屏幕亮起来
项目最早从 hello_tft/ 开始。它用 SPI 驱动 ILI9341,在 ESP32-S3 上显示内置 Flash 的 RGB565 图片,不依赖 SD 卡。这个阶段先把最容易出问题的部分固定下来:LCD 控制器确实返回了 93 41,GPIO 接线和竖屏方向也在真实硬件上核对过。

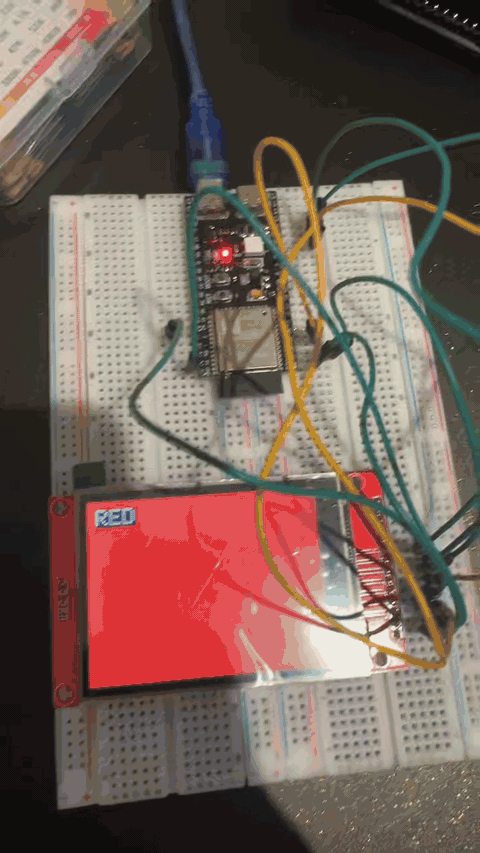

这段实拍动图记录了点亮屏幕阶段的显示效果。先确认供电、SPI 接线和显示输出,再继续做软件功能。
图片转换由 tools/convert_image.py 完成,生成的 display_image.h 让普通编译不再依赖 Pillow。这样既保留了一个最小可运行的显示示例,也给后面的中文终端留下了可靠的硬件基线。
切换到树莓派开发:Linux 主机编译并写入 ESP32
硬件接线稳定后,我把开发主机切换到树莓派。树莓派运行 Raspberry Pi OS,作为一台 Linux 小主机连接开发板、屏幕和串口线;代码可以用 VSCode 远程编辑,也可以直接在终端里使用 ESP-IDF 命令行工具。这样开发板放在桌面上持续运行时,不需要一直占用 Windows 电脑。

ESP-IDF 工程的写入流程是:在树莓派上安装 ESP-IDF 和工具链,打开仓库的 firmware/ 目录,设置 ESP32-S3 目标后编译,再通过 USB 串口写入并打开监视器:
idf.py set-target esp32s3
idf.py build
idf.py -p /dev/ttyACM0 flash
idf.py -p /dev/ttyACM0 monitor/dev/ttyACM0 是示例串口名,实际设备可能是 /dev/ttyUSB0;可以先用 ls /dev/ttyACM* /dev/ttyUSB* 检查。刷写时 ESP-IDF 会把编译出的 bootloader、分区表、应用和模型分区按地址写入 ESP32,监视器则接收 115200 波特率的启动日志和调试命令。
仓库的 hello_tft/ 和 Arduino 版 alphapulse/ 也可以在树莓派上使用 Arduino CLI 编译,再用 esptool 写入:
arduino-cli compile --fqbn arduino:esp32:nano_nora:PinNumbers=byGPIONumber \
--output-dir alphapulse/build alphapulse
python3 -m esptool --chip esp32s3 --port /dev/ttyACM0 --baud 460800 write_flash -z \
0x0 alphapulse/build/alphapulse.ino.bootloader.bin \
0x8000 alphapulse/build/alphapulse.ino.partitions.bin \
0x10000 alphapulse/build/alphapulse.ino.bin因此,树莓派承担的是编译、串口刷写和日志观察的主机角色,真正运行资讯界面、Wi-Fi 和 WakeNet 的仍然是 ESP32-S3。
从图片演示到独立联网
alphapulse/ 是现在的主应用。设备启动后从 NVS 读取 Wi-Fi 和网站账号配置,同步时间,再通过 HTTPS 登录 Supabase 接口。证书验证没有被关闭:Google Trust Services 根证书随固件提供,令牌接近过期时刷新,刷新失败再重新登录。
资讯列表每 60 秒更新一次,每次最多取 12 条二星及以上资讯。列表只取标题、正文、来源和时间;用户打开某一条资讯后,设备才单独请求 AI 解析。这个拆分降低了自动刷新的传输量,同时让解析加载期间仍能继续阅读正文。

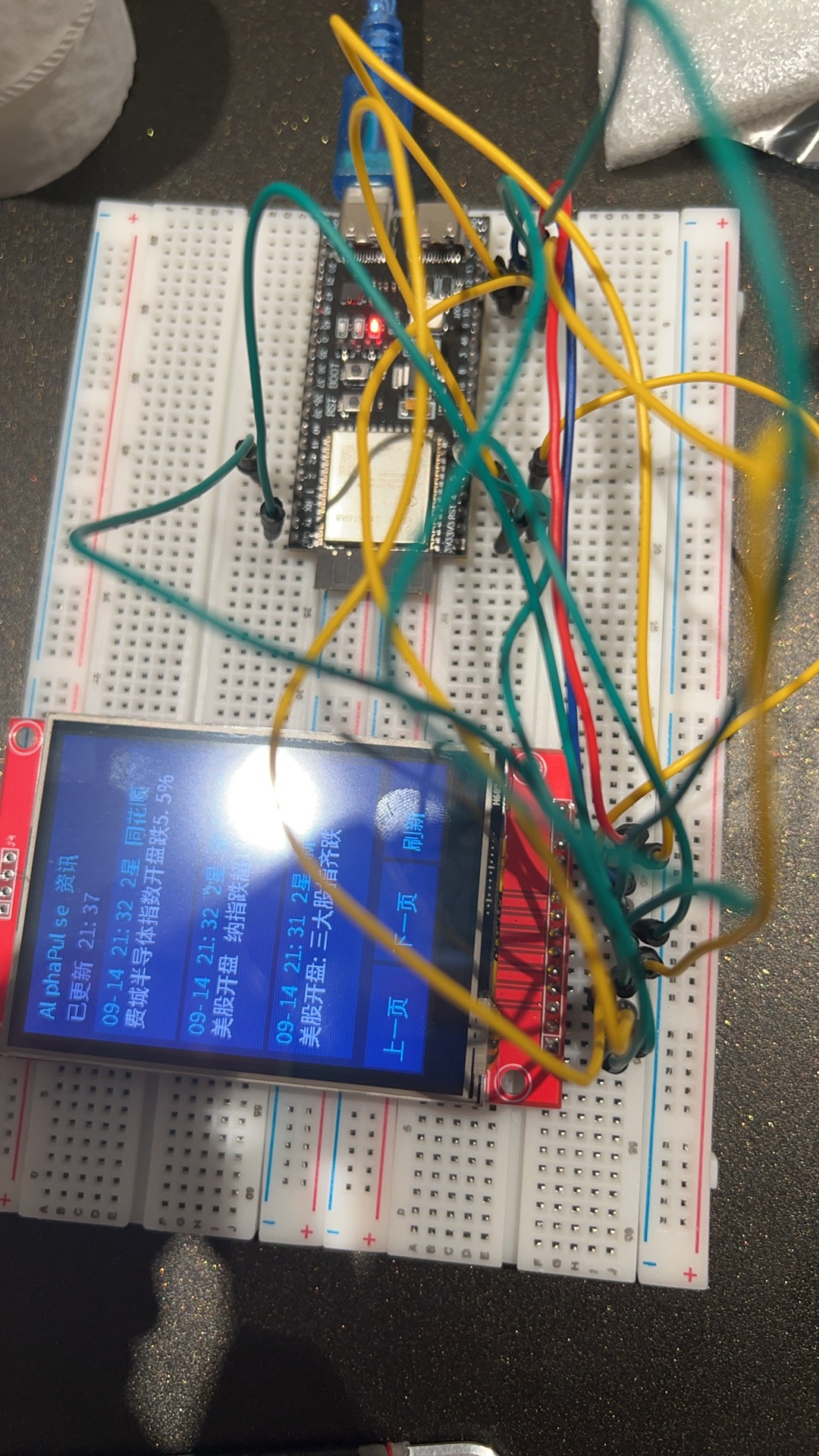

联网资讯列表实拍:屏幕显示更新时间、资讯标题,以及上一页、下一页和刷新按钮。
设备端页面有三个主要状态:
- 列表:每页显示三条资讯,上滑和下滑翻页;
- 正文:长文章按屏幕分页,阅读期间不会被后台刷新替换;
- AI 解析:按需加载,支持分页、切换和返回列表。
网络异常时会保留当前列表并显示失败状态。首次 NTP 同步或登录超时会在设备上提示,并在 10 秒后重试。
把网络读取做成可以测试的模块
服务器不一定会主动关闭连接,因此固件没有把“读到 EOF”当作响应结束条件。HTTP 读取器兼容分块传输,设置了 30 秒读取期限和 192 KiB 解码上限:先把完整响应收进 PSRAM,再解析 JSON,避免把解析时间计入网络接收超时。
电脑端的 tests/test_body_stream.py 直接编译固件中的读取类,覆盖分块解码、超时和大小限制。这让网络边界行为可以在不接设备的情况下回归测试。
python3 tests/test_body_stream.py较大的画面缓冲区和资讯 JSON 也放在 PSRAM,内部 RAM 留给 Wi-Fi 和 TLS。这个分配方式是联网终端能够稳定工作的基础之一。
触摸交互
屏幕触摸控制器是 XPT2046,与 LCD 共用 SPI,但使用独立的片选 GPIO5。首次启用时依次点击三个十字中心,校准结果写入 NVS;列表、正文和 AI 解析都支持滑动翻页。
交互层特别区分了点击和拖动:滑动至少 32 像素才翻页,短暂触摸断点保留 80 ms 容错,拖动不会误打开资讯。按钮和卡片在松手后短暂高亮,只有确认目标区域后才执行操作。串口还提供 tap、swipe、screenshot 等命令,触摸未接好时也能先验证页面状态机。

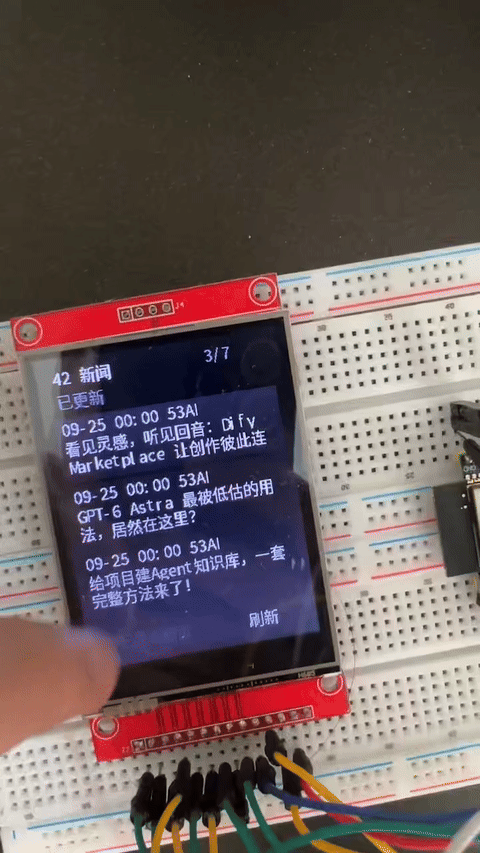

下面是触摸滑动查看的实拍动图:

语音唤醒
语音部分经历了两个阶段。最开始为了先验证麦克风、I2S 采样和特征计算链路,我使用个人录音训练了一个轻量的 MFCC 双中心分类器:把 1 秒音频窗口转换成 MFCC 特征,按 250 ms 步进持续分析,再比较输入特征到正负样本中心的距离。tools/train_keyword.py 和 data/wake_training.json 记录了这次离线实验;当时有 39 个可用样本,划分为 29 个训练样本和 10 个测试样本,测试集结果为 10/10。这个结果只说明小样本离线流程跑通,不能代表真实环境下的误唤醒率、距离和噪声表现。
后来运行时方案切换到 ESP-SR WakeNet。固件从 model 分区加载 wn9_ 模型,筛选关键词模型 xiaoaitongxue,以 16 kHz 单声道 I2S 音频输入运行 DET_MODE_90,检测阈值设置为 0.55。WakeNet 保留自己的循环状态,由独立任务持续读取音频并按模型要求的 chunk 大小调用 detect();主循环只接收唤醒事件并更新界面。
当前固件唤醒成功后会输出 WAKENET_HIT,并显示 5 秒的语音反馈界面;还没有接入语音指令识别。旧的 wake_model.h、tools/train_keyword.py 和 data/wake_training.json 仍保留在仓库中,作为 MFCC 方案的历史实验资产,不是当前 WakeNet 的运行时模型或性能评估。
下面是语音唤醒的实拍视频:
最新 PCB 载板
在面包板接线验证之后,仓库又生成了 ESP32-S3 TFT Carrier 的 KiCad 原理图、双层 PCB、BOM、自动布线会话、Gerber 和钻孔文件。板框为 70 × 50 mm,接口分成 LCD、Touch、Mic 和 Power/UART 四组:
| 接口 | 主要连接 |
|---|---|
| J1 LCD | CS=10、RST=4、DC=2、MOSI=11、SCK=12、MISO=13 |
| J2 Touch | 共用 SPI,独立 CS=5,IRQ 暂不接 |
| J3 Mic | I2S BCLK=15、WS=16、DATA=17 |
| J4 Power/UART | +5V 输入、3V3 LDO、TX=43、RX=44 |

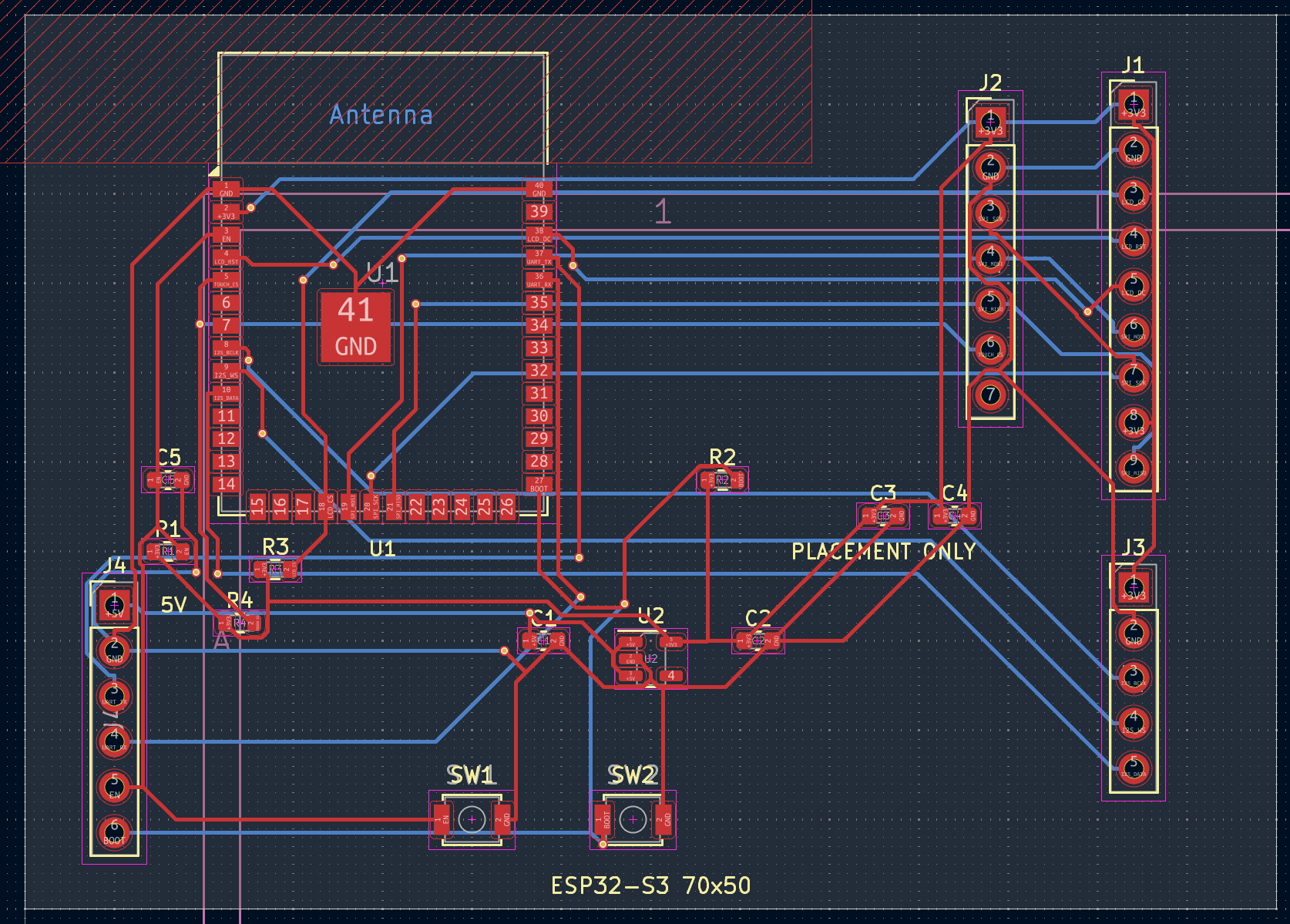

最新布线截图如下:

KiCad CLI 报告当前为 0 个 ERC violation、0 个 DRC violation 和 0 个未连接项目。Gerber 与钻孔文件已经导出,不过正式下单前仍需根据实际采购的 WROOM 模块、屏幕排线和目标板厂规则重新核对。
之前的 Codex 工作轨迹
这个仓库的工作不是一次性生成出来的,而是逐步收敛的:
- 显示原型:确认 ILI9341 识别、GPIO 接线、图片缩放和 RGB565 资源生成。
- 联网终端:加入 Wi-Fi、NTP、HTTPS 证书校验、Supabase 登录和会话续期。
- 中文与交互:生成 CJK 字体,实现资讯列表、正文分页、AI 解析、触摸校准和串口模拟操作。
- 可靠性与语音唤醒:完成 HTTP 分块读取限制和本地测试;运行时接入 ESP-SR WakeNet、I2S 采样任务和模型分区,旧的 MFCC 训练脚本作为历史实验资产保留。
- 硬件交付候选版:生成 KiCad 原理图和 PCB,完成布线、ERC/DRC、BOM、Gerber 和钻孔文件。
真实硬件上已经验证过:设备可以刷写并联网,获取 12 条真实资讯,自动刷新再次成功;中文列表和 AI 解析可以通过帧缓冲检查,串口模拟点击可以完成正文翻页、解析切换和返回列表;触摸三点校准结果也已经保存到板上 NVS。
碰到的问题
一开始使用的是 Arduino IDE 的 ESP32 开发板环境,原来的网络代码直接运行在 Arduino 核心上,网站访问正常。为了加载官方 WakeNet,工程后来迁移到 ESP-IDF 5.3.2,并做了几组会同时影响编译、启动和网络的改动:
- Arduino 核心改成作为 ESP-IDF 组件运行;
- Arduino-ESP32 核心版本随 ESP-IDF 组合发生变化;
- 增加 ESP-SR、WakeNet 和模型分区;
- 修改分区表和固件启动方式;
- 增加 mbedTLS 的 PSK 配置;
- 网络请求从原来的 Arduino 编译链切换到新的 IDF 网络栈。
迁移后 Wi-Fi 仍然可以连接,但新的 ESP-IDF / Arduino 组合在访问 Supabase HTTPS 时失败。这个现象说明“能连上 Wi-Fi”并不等于 TLS、证书、HTTP 请求和服务端接口都已经兼容;问题出现在网络请求链路,而不是射频连接本身。
当前的排查方向是保留已经接入的 WakeNet 和模型分区,只把网络部分改成 ESP-IDF 原生 esp_http_client,逐层确认时间同步、证书校验、TLS 握手、请求头和响应读取。这样可以把 Arduino HTTPClient 与 IDF 网络栈的影响拆开,避免为了修复 HTTPS 又回退语音唤醒的工程迁移。
下一步工作
- 接入语音转文字模块,增加语音输入处理功能
- 接入喇叭,增加文字转语音模块
- 尝试电烙铁焊接
- 学习 PCB 制作优化
- 网上项目复刻
